中心带地面破损修补与表面褪色修复技巧，专业维护指南
精准诊断：破损类型与褪色成因的科学识别
地面破损与表面褪色是混凝土及硬化地坪在长期服役过程中常见的老化现象，其成因往往与基层应力、环境侵蚀及材料特性密切相关。混凝土裂缝通常分为结构性裂缝与非结构性裂缝，前者多由地基不均匀沉降或荷载过大引起，后者则常因温度变化、收缩应力或施工养护不当导致。在修补前，必须通过目视检查结合敲击听音、裂缝宽度测量等手段，明确破损的具体形态与深度。对于宽度超过0.2毫米的裂缝，需优先评估其是否延伸至结构内部，避免盲目修补导致隐患未除。
表面褪色现象则多表现为颜色不均、泛白或局部失光，这通常源于水泥水化反应产生的碳酸钙与空气中的二氧化碳反应形成的碳化层，或是紫外线辐射导致表层材料分解。若地面曾使用染色剂或密封剂，褪色还可能与化学涂层老化或磨损有关。准确识别褪色根源是制定修复方案的前提，例如，因碳化导致的泛白需通过渗透性密封剂加固，而因磨损导致的色泽暗淡则可能需要重新打磨抛光或覆盖面层。

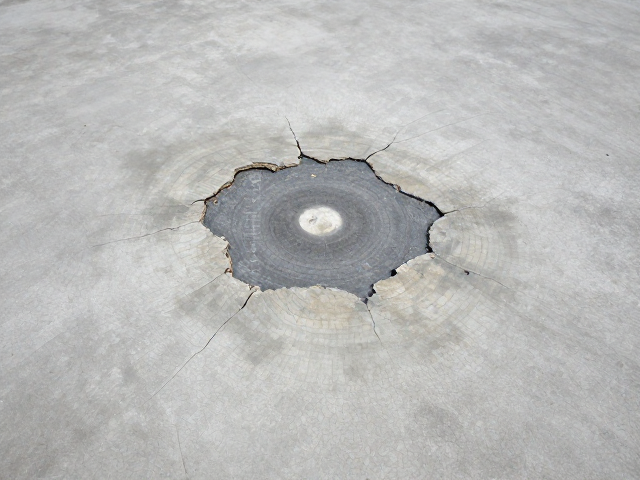

科学修补：从裂缝处理到表面修复的标准流程
针对地面裂缝的修补，核心在于填充材料的选择与施工工艺的控制。对于细微裂缝（宽度小于0.5毫米），可采用低粘度环氧树脂灌浆液进行高压注入，利用其优异的粘结力和收缩率低的特性，确保填充饱满且不易再次开裂。若为较宽裂缝或坑洞，需先清理松动碎石及灰尘，使用钢丝刷或打磨机扩大缝口，再填入聚合物改性水泥砂浆或专用修补料。施工时需严格控制环境温度在5℃至35℃之间，修补后需覆盖薄膜保湿养护至少3天，以防止水分过快流失导致修补层开裂。
表面褪色修复并非简单的重新涂刷，而是需要通过物理打磨与化学封闭相结合的方式恢复地坪质感。对于轻微褪色，可使用金刚石磨片对表面进行轻度研磨，去除疏松的碳化层及污渍，随后喷洒渗透型硅烷或硅氧烷密封剂。这类材料能深入混凝土毛细孔，形成憎水保护层，同时增强表层硬度。若褪色严重或存在色差，在打磨清洁后，可选用无色或浅色的混凝土染色剂进行局部调色，再整体施加耐磨密封涂层。整个过程需保持地面干燥洁净，严禁在潮湿基面上施工，以确保涂层附着力。
长效维护：提升地坪耐久性的关键措施
日常清洁与保养是延缓地面老化、减少破损发生的基础环节。应避免使用强酸强碱性清洁剂，以免腐蚀混凝土表层或破坏密封涂层。推荐采用中性pH值的专用地坪清洁剂，配合软毛刷或低速洗地机进行定期清洗。对于高流量区域，需增加清洁频次，及时清除沙粒、油污等磨损源。此外，应定期修补微小划痕，防止其扩展为结构性裂缝。在冬季或温差较大地区，需特别注意防冻融破坏，避免积水残留后结冰膨胀导致表面剥落。
建立定期巡检机制有助于提前发现潜在问题。建议每季度对地面进行一次全面检查，记录裂缝变化、涂层磨损情况及色差分布。对于已出现轻微起砂或剥落区域，应及时进行局部加固处理，避免小问题演变成大面积破损。在修复过程中，应优先选用符合国家标准的高性能材料，如GB/T 25157《水性无机防腐涂料》等相关规范认证的产品，确保材料的安全性与环保性。通过科学的维护策略，可显著延长地坪使用寿命，保持其美观与功能性，降低长期维修成本。
