沥青球场地基施工规范，预防面层开裂的关键要点解析
沥青球场地基处理的核心标准与压实度控制
沥青球场的地基质量直接决定了面层的使用寿命，若基础层出现沉降或松动，沥青面层极易因受力不均产生结构性裂缝。施工前必须对原状土进行严格的密实度检测，通常要求地基土的最大干密度达到规范标准，含水率控制在最优含水率范围内，以确保土壤具有足够的承载能力。对于软土地基或回填土区域，需采用分层回填、分层碾压的方式，每层虚铺厚度不宜超过30厘米，并使用重型压路机进行压实作业，确保压实度不低于96%。
在基础层铺设过程中，级配碎石或水泥稳定碎石层的平整度与强度是关键指标。材料级配应连续，最大粒径不得超过层厚的2/3，以避免骨料堆积导致局部应力集中。摊铺时需保持连续均匀，避免离析现象，碾压时应遵循“先轻后重、先慢后快、先边后中”的原则，确保基层整体成型紧密。基层表面的平整度误差需控制在规定范围内，通常为每米范围内偏差不超过5毫米，为后续沥青面层的摊铺提供理想的工作面，减少因基础不平导致的面层薄厚不均及潜在开裂风险。

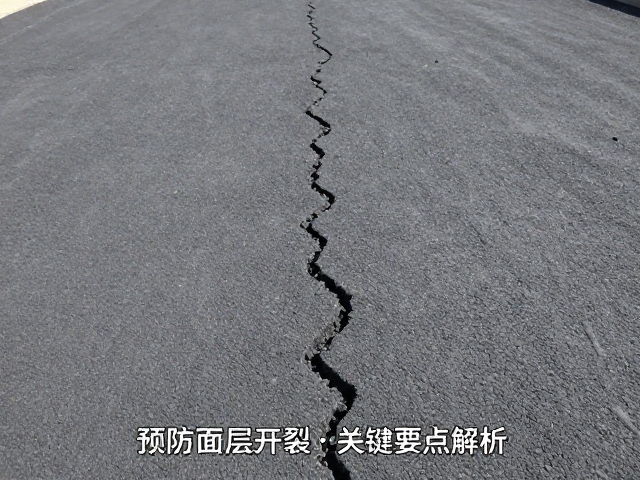

沥青混合料配合比设计与摊铺温度管理
沥青混合料的配合比设计需严格遵循目标配合比设计流程，结合当地气候特征与球场使用频率，选择合适的沥青标号与集料级配。高温地区宜选用高软化点的沥青，并适当增加粗骨料比例以提升抗车辙能力；低温或寒冷地区则需关注低温抗裂性能，确保沥青粘度与集料粘附性满足要求。实验室马歇尔试验确定的稳定度、流值、空隙率等指标必须符合设计规范，现场生产时需定期抽检，确保混合料质量稳定，避免因沥青用量过多导致泛油或过少导致松散，这两种情况均会加速面层老化与开裂。
摊铺过程中的温度控制是影响沥青路面质量的决定性因素。混合料到达现场时温度应保持在145℃-165℃之间，摊铺温度不宜低于135℃，初压温度不低于130℃。摊铺机应以均匀、缓慢的速度行驶，避免中途停机，确保熨平板受热均匀，防止混合料离析。摊铺厚度需根据试验段确定的松铺系数精确控制，通常为1.5-2.0厘米，过薄易导致骨料集中，过厚则影响压实效果。摊铺后应立即进行碾压，避免混合料温度散失过快导致压实度不足，形成空隙率过大，使水分易于侵入基层，引发冻胀或水损害导致的开裂。

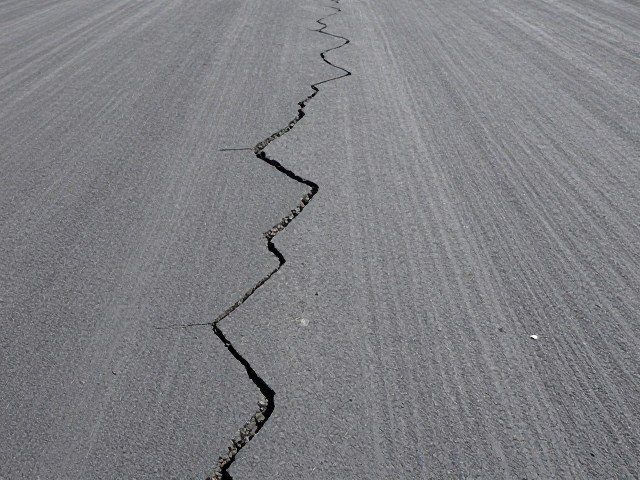

碾压工艺优化与接缝处理技术细节
碾压是赋予沥青面层最终强度与密实度的关键环节，需根据沥青混合料类型与气候条件选择合适的压路机组合。通常采用钢轮压路机静压起步，随后用轮胎压路机揉压，用钢轮压路机终压收光。初压阶段应紧跟摊铺机，在混合料温度较高时完成，碾压速度控制在2-3km/h，避免混合料推移或拥包。复压阶段需达到规定的压实度，轮胎压路机的揉搓作用有助于闭合孔隙，提高密实度。终压阶段消除碾压痕迹，确保表面平整光滑，所有碾压轮迹重叠宽度应符合规范要求，避免漏压或过压导致集料破碎或沥青上浮。
横向与纵向接缝是沥青路面最容易产生裂缝的薄弱环节，必须采取严密的处理措施。纵向接缝应采用热接缝，施工时梯队作业，两台摊铺机相距10-20米并行摊铺，后一台摊铺在前一台摊铺混合料未冷却时立即进行，确保接缝处温度一致。横向接缝施工前需切割整齐，清除涂有粘层油的接缝面，预热接缝部位，摊铺时熨平板搭在已铺路面上进行摊铺，碾压时先用钢轮压路机横向静压，再纵向推进，确保接缝平顺、密实，无明显跳车或裂缝。接缝处需加强检查，必要时进行局部补强处理，确保整体结构的连续性。
排水系统设计与后期维护对防裂的影响
良好的排水系统是防止沥青球场面层开裂的外部保障。球场表面应设置足够的横坡，通常为1%-2%，确保雨水能迅速排离场地，避免积水渗入基层。边沟、排水沟及地下排水管道的坡度与管径需经过水力计算确定，确保排水通畅，无堵塞风险。对于地下水位较高的区域，还需设置盲沟或排水垫层，降低基层含水率，防止水分积聚导致基层软化或冻胀，从而减少因基础变形引起的面层开裂。施工完成后，需进行排水效果测试，确认无积水现象。
虽然沥青球场属于刚性与柔性结合的路面结构，但定期的维护保养能显著延长其使用寿命并预防早期开裂。日常使用中应避免重型车辆碾压，防止结构性损伤。定期检查路面是否有细微裂缝，发现渗水或基层松动预兆时，应及时进行灌缝或局部修补。每年可进行表面封层处理，增强面层抗老化能力，保持路面防水性能。对于因基础不均匀沉降导致的结构性裂缝，需查明原因，对基础进行加固处理后，重新铺设沥青面层，从根本上解决开裂问题，确保球场使用的安全性与舒适度。
