硬地球场翻新，底面清洁与划线修补工艺，避免刮擦详解
硬地球场底面清洁的核心逻辑与物理除污法
硬地球场的底面清洁并非简单的扫地，而是去除嵌入面层微小孔隙中的顽固污渍、氧化层及旧漆残留的关键步骤，直接决定了新涂层的附着力与最终寿命。在标准施工规范中，物理清洁通常占据主导地位，因为化学溶剂可能渗透至丙烯酸或硅PU材料内部，导致面层发白或软化。使用高压水枪配合专业刷地机进行作业时，水压需控制在5-10 bar之间，过高的压力会破坏面层颗粒的咬合结构，而过低的压力则无法清除深层污垢。对于顽固油污或胶渍，需采用专用中性清洁剂进行局部处理，随后必须通过刮刀以45度角进行物理铲除，确保底面达到“无浮尘、无油污、无松动颗粒”的洁净状态，这是后续工序不可妥协的基础。
底面清洁中的水分管理与干燥周期
清洁完成后的干燥环节是隐蔽却极具风险的控制点，许多翻新失败案例源于底面含水率过高导致涂层起泡。在常规气候条件下，硬地球场表面水分蒸发需要经过自然晾晒，若环境湿度超过70%或气温低于10摄氏度，干燥时间需显著延长，必要时需配合工业风扇加速空气对流。施工方常使用含水率测试仪对混凝土或沥青基层进行检测，确保基层含水率低于规定阈值（通常为8%-10%，视具体材料说明书而定），方可进行下一步划线修补。若底面潮湿强行施工，水分被封存在涂层与基层之间，受热后膨胀形成气泡，最终导致涂层整片剥离，这种因水分管理失效引发的结构性损坏，是翻新工程中必须规避的核心痛点。
划线破损修补的基层处理与材料匹配
硬地球场划线区域的破损通常表现为漆膜剥落、线条模糊或边缘卷曲，修补时需先界定破损范围，使用钢丝刷或打磨机去除松动及老化的旧漆层，直至露出土质坚实的基层。对于因基层开裂导致的划线断裂，需先对裂缝进行灌注环氧树脂或专用修补胶处理，待固化后打磨平整，防止裂缝延伸撕裂新漆。修补材料的选择必须与原地面涂层体系相容，若原地面为丙烯酸体系，修补时应选用同类型的水性丙烯酸修补漆；若为硅PU体系，则需使用对应的硅PU修补材料。不同材质混用会导致层间附着力不足，形成明显的色差斑块或接口脱落，因此，严格遵循材料化学属性进行匹配，是保证修补区域与整体地面无缝衔接的技术关键。

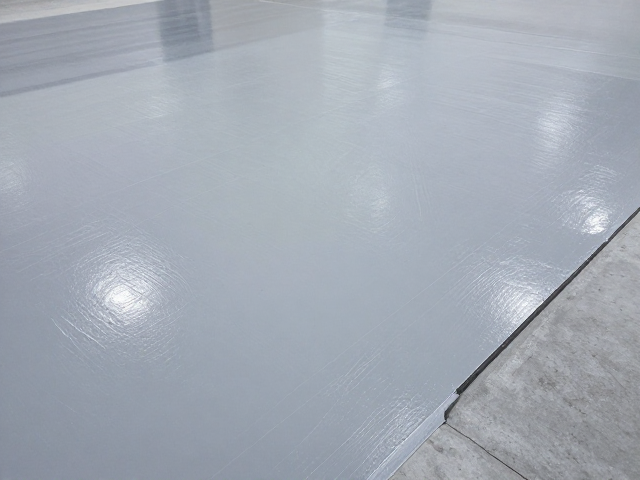

划线修补的涂装工艺与边缘收口细节
在完成基层处理后，修补涂装需采用“薄涂多遍”的原则，避免一次性厚涂导致流挂或干燥不均。使用专用划线漆刷或小型滚涂工具，将修补漆精准覆盖破损区域，边缘处需进行柔和过渡处理，利用刷毛的弹性将修补漆与原有地面漆膜融合，形成平滑的渐变界面，而非生硬的直线切割。对于大面积划线重做，需使用高精度美纹纸进行遮蔽保护，确保线条笔直且边缘清晰。涂刷过程中需保持工具清洁，避免杂质混入漆液形成颗粒。修补区域的干燥时间需严格参照材料技术参数，通常首层干燥后需进行轻度打磨以去除浮毛，再进行第二层涂刷，确保漆膜厚度均匀，最终达到与原地面一致的耐磨性与视觉平整度。
避免刮擦的施工环境控制与成品保护
硬地球场翻新后的刮擦损伤，多源于施工环境中的异物侵入或后期使用不当，因此在施工期间必须建立严密的防尘隔离机制。施工现场周边需设置围挡，防止大风携带沙尘、树叶或施工杂物落入未干涂层中，形成颗粒性粗糙面，这种微观缺陷在日后球员急停变向时极易成为受力薄弱点，导致漆膜局部撕裂。施工完成后，需设置醒目的隔离标识，严禁行人、车辆或未穿戴专业运动鞋的人员进入，直至涂层完全固化。固化期内，涂层表面虽已触感干燥，但内部交联反应仍在进行，任何硬性物体的刮擦都可能造成不可逆的物理损伤。
日常维护中的防刮擦策略与长期保养
延长硬地球场使用寿命的关键，在于建立科学的日常维护体系以抵御外部刮擦风险。场地周边应设置缓冲区，避免球员或器材意外撞击导致边缘漆膜崩裂。清洁时应使用软毛扫帚或专用地拖，严禁使用带有金属齿或硬质塑料刷头的工具直接摩擦地面，以免破坏漆膜表面的致密层。对于长期暴露在阳光下的场地，需关注涂层老化变硬后的脆性增加问题，此时更需轻柔操作，防止因地面变脆导致的片状剥落。此外，保持场地排水系统畅通，避免积水长期浸泡导致基层与面层分离，从而引发因基层变形造成的漆膜结构性开裂，通过标准化的清洁与保养流程，最大限度地降低物理刮擦对硬地球场性能的影响。
